什么是梅花扳手？梅花一般都有哪些的规格的？

上图是两头梅花扳手，下图一半开口扳手，一半梅花扳手。规格很多，比如8101214171921222427

8mm10mm12mm16mm20mm24mm30mm的螺丝分别用多大的梅花扳手

工制外六角螺栓和套筒梅花扳手对照表（括号中的尺寸为GB旧标准尺寸）：

螺栓尺寸：对应扳手或套筒对边尺寸：

M813MM（14MM）

M1016MM（17MM）

M1218MM（19MM）

M1421MM（22MM）

M1624MM

M1827MM

M2030MM

M2234MM

M2438MM

M3046MM

梅花扳手的规格有24种；规格分别是：8*10、10*12、12*14、14*17、16*18、17*19、19*22、22*24、24*27、27*30、30*32、32*34、32*36、34*36、36*38、36*41、38*41、41*46、46*50、50*55、55*60、60*65、65*70、70*75。

扩展资料：

1、花扳手两端呈花环状，其内孔是由2个正六边形相互同心错开30°而成。很多梅花扳手都有弯头，常见的弯头角度在10°～45°之间，从侧面看旋转螺栓部分和手柄部分是错开的。这种结构方便于拆卸装配在凹陷空间的螺栓、螺母，并可以为手指提供操作间隙，以防止擦伤。

2、用在补充拧紧和类似操作中，可以使用梅花扳手对螺栓或螺母施加大扭矩。梅花扳手有各种大小，使用时要选择与螺栓或螺母大小对应的扳手。因为扳手钳口是双六角形的，可以容易地装配螺栓/螺母。这可以在一个有限空间内重新安装。10mm用17，8mm用14，12mm用19的扳手工制外六角螺栓和套筒梅花扳手对照表（括号中的尺寸为GB旧标准尺寸）：

螺栓尺寸：对应扳手或套筒对边尺寸：

M813MM（14MM）

M1016MM（17MM）

M1218MM（19MM）

M1421MM（22MM）

M1624MM

M1827MM

M2030MM

M2234MM

M2438MM

M3046MM

梅花扳手的规格有24种；规格分别是：8*10、10*12、12*14、14*17、16*18、17*19、19*22、22*24、24*27、27*30、30*32、32*34、32*36、34*36、36*38、36*41、38*41、41*46、46*50、50*55、55*60、60*65、65*70、70*75。

梅花扳手

两端呈花环状，其内孔是由2个正六边形相互同心错开30°而成。很多梅花扳手都有弯头，常见的弯头角度在10°～45°之间，从侧面看旋转螺栓部分和手柄部分是错开的。这种结构方便于拆卸装配在凹陷空间的螺栓、螺母，并可以为手指提供操作间隙，以防止擦伤。

用在补充拧紧和类似操作中，可以使用梅花扳手对螺栓或螺母施加大扭矩。梅花扳手有各种大小，使用时要选择与螺栓或螺母大小对应的扳手。

螺栓尺寸：对应扳手或套筒对边尺寸：

M813MM（14MM）

M1016MM（17MM）

M1218MM（19MM）

M1421MM（22MM）

M1624MM

M1827MM

M2030MM

M2234MM

M2438MM

M3046MM

扳手或套筒上打的钢印数字是对边尺寸，也就是机械设计手册上查到的螺纹连接紧固件规格的S值，往往有的人不知道的，还以为就是螺纹直径，结果出现扳手与螺钉/螺栓/螺母却不相配的情况

一、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：

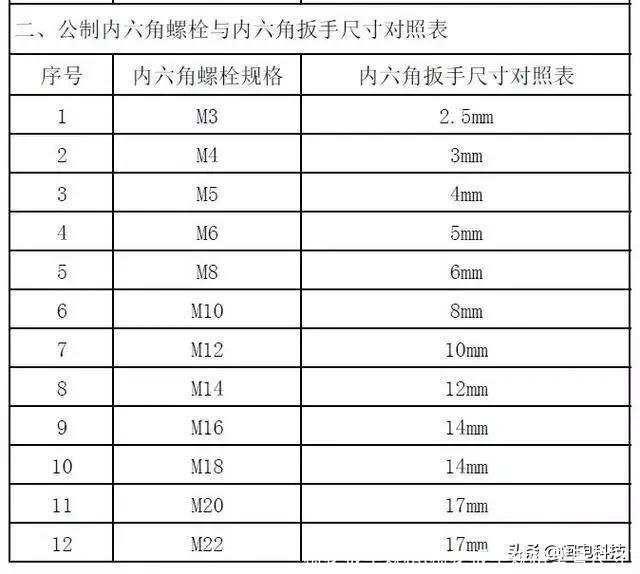

二、公制内六角螺栓与内六角扳手尺寸对照表：

螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：

攻螺纹底孔的计算： 脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）； 塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）

三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；

对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.
